EleCylinder Schlittenachsen & Zahnriemenachsen

Schnelle Elektrozylinder mit Motor, Steuerung und Absolut-Encoder

EleCylinder Schlittenachsen

EleCylinder Schlittenachsen mit Linearführung

EleCylinder in Schlittenachsenausführung haben eingebaute Führungen und zeichnen sich durch ein äußerst kompaktes Geräteprofil aus.

Die hochsteifen Schlittentypen sind mit einer 4-bahnigen Linearführung ausgestattet, die die Nutzlast auf 4 anstatt auf 2 Stahlkugelbahnen verteilt.

Dies ermöglicht höhere Zuladungen und Traglasten bei überhängenden Werkstücken. Das zulässige dynamische Lastmoment erhöht sich auf das 3,5-fache der Standardversion.


Große Schlittenachsen mit 230 V Servomotor

EleCylinder Schlittenachsen mit 230 V AC-Servomotor eignen sich auch für große Überhänge und hohe Lastmomente. Sie haben eine maximale Hublänge von 2.800 mm und ermöglichen Geschwindigkeiten von bis zu 2.000 mm/s. Modelle mit Zwischenlager sind ebenfalls erhältlich, was den Hochgeschwindigkeitsbetrieb auch mit längeren Hüben ermöglicht.

Die Zuladung kann horizontal bis zu 400 kg wiegen, vertikal bis zu 80 kg. Sie sind standardmäßig mit einem batterielosen Absolut-Encoder ausgestattet. Optional sind sie mit Doppelschlitten ausgestattet.



Konstant schnelle EleCylinder Zahnriemenachsen

Wenn sich der Verfahrweg beim Standard-Spindeltyp erhöht, sinkt die Maximal-Geschwindigkeit wegen der Resonanzen der Kugelumlaufspindel. EleCylinder Riemenachsen (Modelltyp EC-B6/7) lassen über ihren Zahnriemenantrieb die Maximal-Geschwindigkeit auch bei langen Verfahrwegen nicht abfallen.

Der maximale Hub betragt 2.600 mm und die maximale Geschwindigkeit 1.600 mm/s.

Wie alle elektrischen Aktuatoren, können auch EleCylinder Zahnriemenachsen langsame gleichförmige Geschwindigkeiten über den gesamten Verfahrweg ausführen.

Drahtlose Programmierung via Teaching-Pendant

Das Handprogrammiergerät „Touch Panel TB-03“ kann mit EleCylinder Aktuatoren drahtlos kommunizieren.

Dadurch können auch bereits fest hinter Abdeckungen und unsichtbar von außen verbaute Achsen schnell und einfach umprogrammiert werden.

Stand-alone: EC Schlittenachsen mit Programmierpanel

Viele EleCylinder Schlittenachsen sind auch mit einem Programmierpanel erhältlich. Dadurch ist kein Anschluss an einen PC oder ein Handprogrammiergerät notwendig.

Alle Betriebseinstellungen und Testläufe können direkt über ein Panel am EleCylinder-Gehäuse gemacht werden.


EleCylinder Schlitten- & Zahnriemenachsen

▶ Hinweis:  Bei allen EleCylinder Schlittenachsen sind zwei Positionen frei einstellbar.

Schlittenachsen

EC-S3 EleCylinder Schlittenachse

EC-S3
Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC-S3 Datenblatt

EC-S3 | CAD

EC-S3R EleCylinder Schlittenachse

EC-S3R
Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC Modellauswahl

EC-S3R | CAD

EC-S3A Lange EleCylinder Schlittenachse

EC-S3A
Lange Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 200 - 400 mm

EC-S3A Datenblatt

EC-S3A | CAD

EC-S3AR EleCylinder Schlittenachse

EC-S3AR
Lange Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast(vert.): max. 3,5 kg
  • Hub: 200 - 400 mm

EC-S3AR Datenblatt

EC-S3AR | CAD

EC-S4 EleCylinder Schlittenachse

EC-S4
Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC-S4 Datenblatt

EC-S4 | CAD

EC-S4R EleCylinder Schlittenachse

EC-S4R
Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC Modellauswahl

EC-S4R | CAD

EC-S4A EleCylinder Schlittenachse

EC-S4A
Lange Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 250 - 500 mm

EC-S4A Datenblatt

EC-S4A | CAD

EC-S4AR EleCylinder Schlittenachse

EC-S4AR
Lange Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6.5 kg
  • Hub: 250 - 500 mm

EC-S4AR Datenblatt

EC-S4AR | CAD

EC-S6 EleCylinder Schlittenachse

EC-S6
Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6 Datenblatt

EC-S6 | CAD

EC-S6R EleCylinder Schlittenachse

EC-S6R
Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6R Datenblatt

EC-S6R | CAD

EC-S6A EleCylinder Schlittenachse

EC-S6A
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 250 - 500 mm

EC-S6A Datenblatt

EC-S6A | CAD

EC-S6AR EleCylinder Schlittenachse

EC-S6AR
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12.5 kg
  • Hub: 250 - 500 mm

EC-S6AR Datenblatt

EC-S6AR | CAD

EC-S6AH EleCylinder Schlittenachse

EC-S6AH
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AH Datenblatt

EC-S6AH | CAD

EC-S6AHR EleCylinder Schlittenachse

EC-S6AHR
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AHR Datenblatt

EC-S6AHR | CAD

EC-S6XAH Lange EleCylinder Schlittenachse

EC-S6XAH
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 450 - 1.500 mm

EC-S6XAH Datenblatt

EC-S6XAH | CAD

EC-S6XAHR EleCylinder Schlittenachse

EC-S6XAHR
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 450 - 1.500 mm

EC-S6XAHR Datenblatt

EC-S6XAHR | CAD

EC-S7 EleCylinder Schlittenachse

EC-S7
Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7 Datenblatt

EC-S7 | CAD

EC-S7R EleCylinder Schlittenachse

EC-S7R
Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7R Datenblatt

EC-7R | CAD

EC-S7A Lange EleCylinder Schlittenachse

EC-S7A
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 450 - 800 mm

EC-S7A Datenblatt

EC-S7A | CAD

EC-S7AR EleCylinder Schlittenachse

EC-S7AR
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 450 - 800 mm

EC-S7AR Datenblatt

EC-S7AR | CAD

EC-S7AH EleCylinder Schlittenachse

EC-S7AH
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AH Datenblatt

EC-S7AH | CAD

EC-S7AHR EleCylinder Schlittenachse

EC-S7AHR
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AHR Datenblatt

EC-S7AHR | CAD

EC-S7XAH Lange EleCylinder Schlittenachse

EC-S7XAH
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 550 - 1.500 mm

EC-S7XAH Datenblatt

EC-S7XAH | CAD

EC-S7XAHR EleCylinder Schlittenachse

EC-S7XAHR
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 550 - 1.500 mm

EC-S7XAHR Datenblatt

EC-S7XAHR | CAD

EC-WS10 EleCylinder Schlittenachse

EC-WS10
Breite Schlittenachse

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10 Datenblatt

EC-WS10 | CAD

EC-WS10R EleCylinder Schlittenachse

EC-WS10R
Breite Schlittenachse

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10R Datenblatt

EC-WS10R | CAD

EC-WS12 EleCylinder Schlittenachse

EC-WS12
Breite Schlittenachse

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12 Datenblatt

EC-WS12 | CAD

EC-WS10R EleCylinder Schlittenachse

EC-WS12R
Breite Schlittenachse

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12R Datenblatt

EC-WS12R | CAD

230 V Servomotor

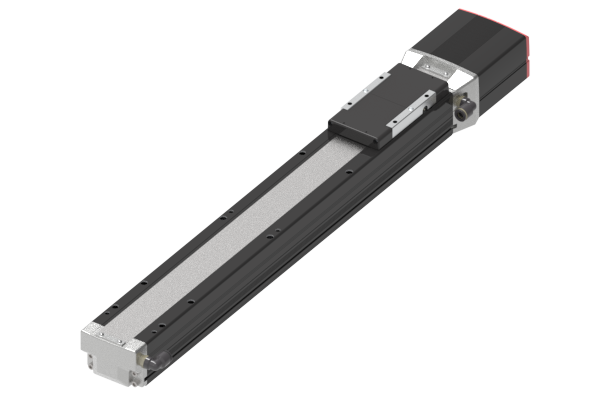

EC-S10 EleCylinder Schlittenachse

EC-S10
Große Schlittenausführung

  • Nutzlast (hor.): max. 85 kg
  • Nutzlast (vert.): max. 21 kg
  • Hub: 100 - 1.100 mm

EC-S10 Datenblatt

EC-S10 | CAD

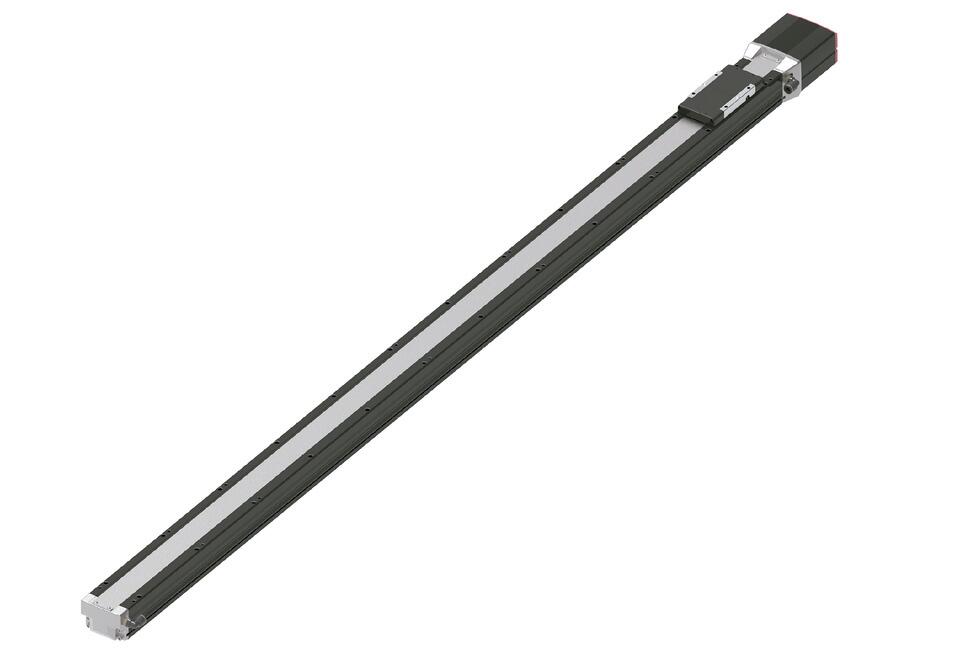

EC-S10X EleCylinder Schlittenachse

EC-S10X
Große Schlittenausführung

  • Nutzlast (hor.): max. 85 kg
  • Nutzlast (vert.): max. 21 kg
  • Hub: 700 - 2.000 mm

EC-S10X Datenblatt

EC-S10X | CAD

EC-S13 EleCylinder Schlittenachse

EC-S13
Große Schlittenausführung

  • Nutzlast (hor.): max. 90 kg
  • Nutzlast (vert.): max. 30,6 kg
  • Hub: 100 - 1.100 mm

EC-S13 Datenblatt

EC-S13 | CAD

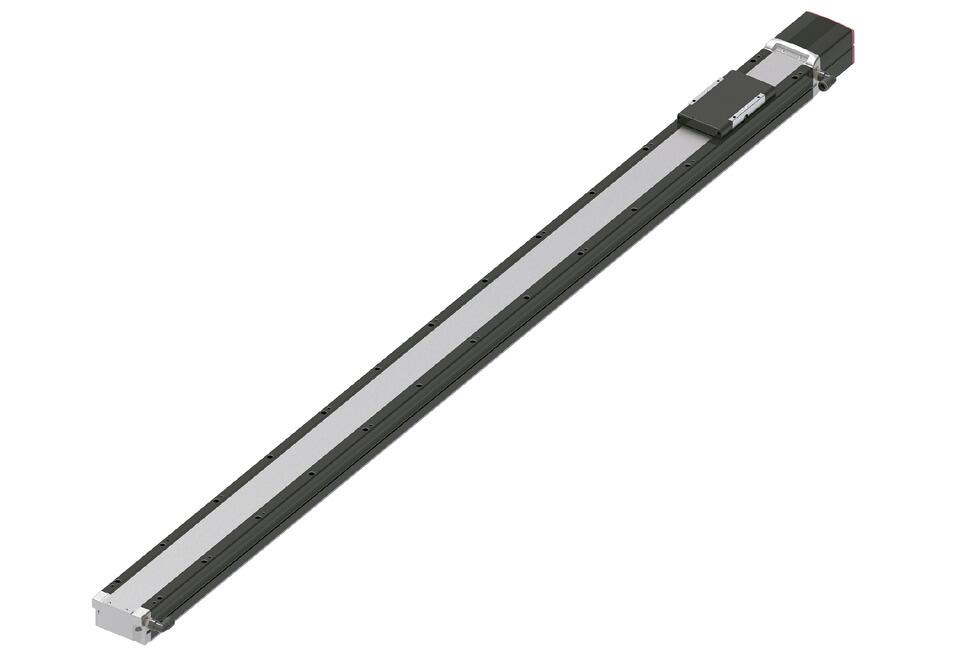

EC-S13X EleCylinder Schlittenachse

EC-S13X
Große Schlittenausführung

  • Nutzlast (hor.): max. 90 kg
  • Nutzlast (vert.): max. 30,6 kg
  • Hub: 800 - 2.000 mm

EC-S13X Datenblatt

EC-S13X | CAD

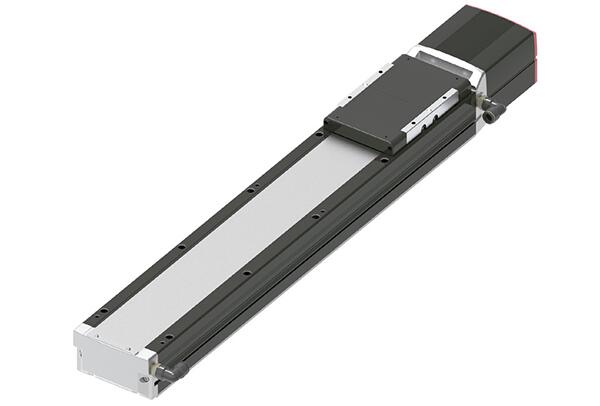

EC-S15 EleCylinder Schlittenachse

EC-S15
Große Schlittenausführung

  • Nutzlast (hor.): max. 108 kg
  • Nutzlast (vert.): max. 36 kg
  • Hub: 100 - 1.300 mm

EC-S15 Datenblatt

EC-S15 | CAD

EC-S13X EleCylinder Schlittenachse

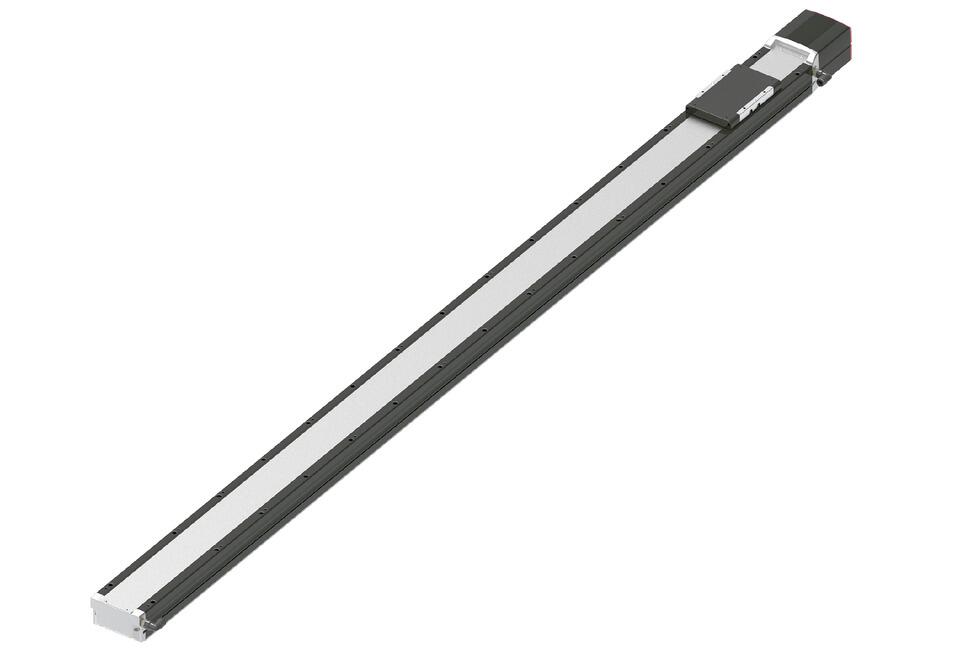

EC-S15X
Große Schlittenausführung

  • Nutzlast (hor.): max. 108 kg
  • Nutzlast (vert.): max. 36 kg
  • Hub: 1.000 - 2.500 mm

EC-S15X Datenblatt

EC-S15X | CAD

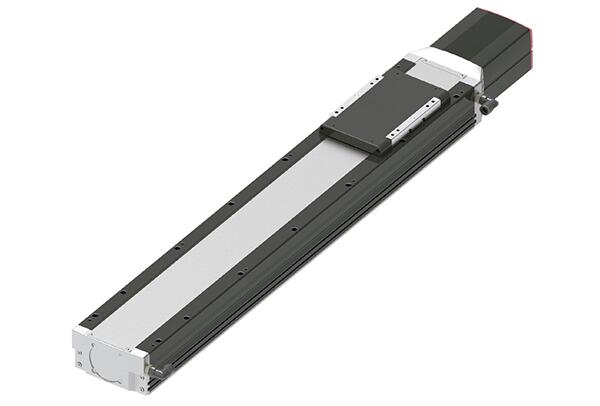

EC-S18
Große Schlittenausführung

  • Nutzlast (hor.): max. 400 kg
  • Nutzlast (vert.): max. 80 kg
  • Hub: 100 - 1.600 mm

EC-S18 Datenblatt

EC-S18 | CAD

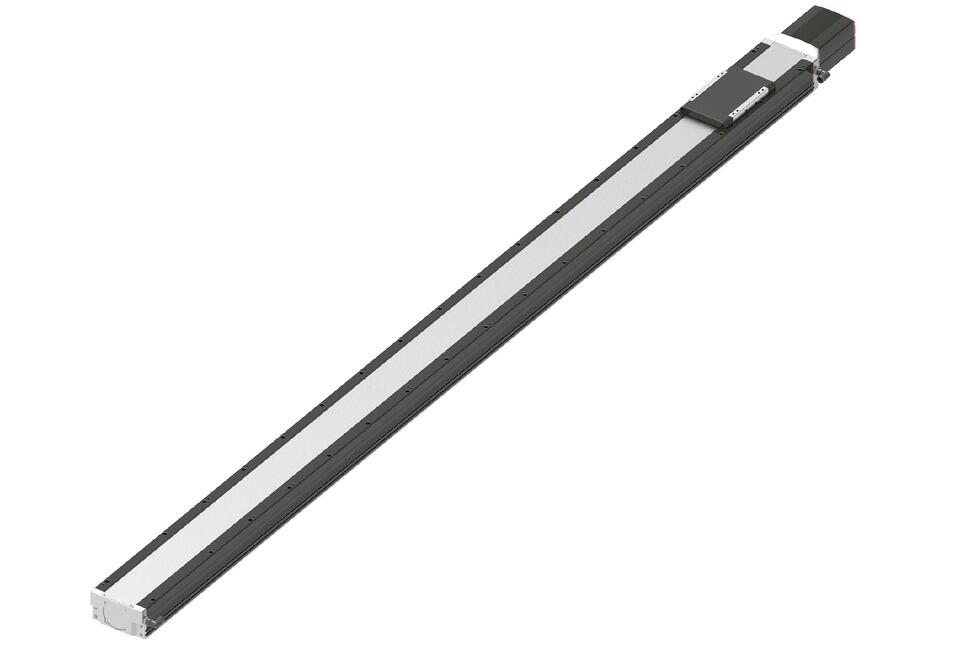

EC-S18X
Große Schlittenausführung

  • Nutzlast (hor.): max. 400 kg
  • Nutzlast (vert.): max. 80 kg
  • Hub: 750 - 2.800 mm

EC-S18X Datenblatt

EC-S18X | CAD

Zahnriemenachsen

EC-B6 EleCylinder Zahnriemenachse

EC-B6
Zahnriemenachse

  • Nutzlast (hor.): max. 11 kg
  • Max. Geschw.: 1.500 mm/s
  • Hub: 300 - 2.600 mm

EC-B6 Datenblatt

EC-B6 | CAD

EC-B7 EleCylinder Zahnriemenachse

EC-B7
Zahnriemenachse

  • Nutzlast (hor.): max. 20 kg
  • Max. Geschw.: 1.600 mm/s
  • Hub: 300 - 2.600 mm

EC-B7 Datenblatt

EC-B7 | CAD

Programmierpanel

EC-DS3 EleCylinder mit Programmierpanel

EC-DS3
Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC-S3 Datenblatt

EC-DS3 | CAD

EC-DS3R EleCylinder mit Programmierpanel

EC-DS3R
Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC Modellauswahl

EC-DS3R | CAD

EC-DS3A EleCylinder mit Programmierpanel

EC-DS3A
Lange Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 200 - 400 mm

EC-DS3A Datenblatt

EC-DS3A | CAD

EC-DS4 EleCylinder mit Programmierpanel

EC-DS4
Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC-S4 Datenblatt

EC-DS4 | CAD

EC-DS4R EleCylinder mit Programmierpanel

EC-DS4R
Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC Modellauswahl

EC-DS4R | CAD

EC-DS4A EleCylinder mit Programmierpanel

EC-DS4A
Lange Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 250 - 500 mm

EC-S4A Datenblatt

EC-DS4A | CAD

EC-DS6 EleCylinder mit Programmierpanel

EC-DS6
Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6 Datenblatt

EC-DS6 | CAD

EC-DS6CR EleCylinder mit Programmierpanel

EC-DS6R
Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6R Datenblatt

EC-DS6R | CAD

EC-DS6A EleCylinder mit Programmierpanel

EC-DS6A
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 250 - 500 mm

EC-S6A Datenblatt

EC-DS6A | CAD

EC-DS6AH EleCylinder mit Programmierpanel

EC-DS6AH
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AH Datenblatt

EC-DS6AH | CAD

EC-DS6AHR EleCylinder mit Programmierpanel

EC-DS6AHR
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AHR Datenblatt

EC-DS6AHR | CAD

EC-DS6XAH EleCylinder mit Programmierpanel

EC-DS6XAH
Lange Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 450 - 1.500 mm

EC-S6XAH Datenblatt

EC-DS6XAH | CAD

EC-DS7 EleCylinder mit Programmierpanel

EC-DS7
Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7 Datenblatt

EC-DS7 | CAD

EC-DS7R EleCylinder mit Programmierpanel

EC-DS7R
Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7R Datenblatt

EC-DS7R | CAD

EC-DS7A EleCylinder mit Programmierpanel

EC-DS7A
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 450 - 800 mm

EC-S7A Datenblatt

EC-DS7A | CAD

EC-DS7AH EleCylinder mit Programmierpanel

EC-DS7AH
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AH Datenblatt

EC-DS7AH | CAD

EC-DS7AHR EleCylinder mit Programmierpanel

EC-DS7AHR
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AHR Datenblatt

EC-DS7AHR | CAD

EC-DS7XAH EleCylinder mit Programmierpanel

EC-DS7XAH
Lange Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 550 - 1.500 mm

EC-S7XAH Datenblatt

EC-DS7XAH | CAD

EC-DWS10 EleCylinder mit Programmierpanel

EC-DWS10
Breite Schlittenachse

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10 Datenblatt

EC-DWS10 | CAD

EC-DWS10R EleCylinder mit Programmierpanel

EC-DWS10R
Breite Schlittenachse

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10R Datenblatt

EC-DWS10R | CAD

EC-DWS12 EleCylinder mit Programmierpanel

EC-DWS12
Breite Schlittenachse

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12 Datenblatt

EC-DWS12 | CAD

EC-DWS12R EleCylinder mit Programmierpanel

EC-DWS12R
Breite Schlittenachse

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12R Datenblatt

EC-DWS12R | CAD

EC-DB6 EleCylinder Zahnriemenachse mit Programmierpanel

EC-DB6
Zahnriemenachse

  • Nutzlast (hor.): max. 11 kg
  • Max. Geschw.: 1.500 mm/s
  • Hub: 300 - 2.600 mm

EC-B6 Datenblatt

EC-B6 | CAD

EC-DB7 EleCylinder Zahnriemenachse mit Programmierpanel

EC-DB7
Zahnriemenachse

  • Nutzlast (hor.): max. 20 kg
  • Max. Geschw.: 1.600 mm/s
  • Hub: 300 - 2.600 mm

EC-B7 Datenblatt

EC-DB7 | CAD

EC-DS3CR EleCylinder mit Programmierpanel

EC-DS3CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC-S3CR Datenblatt

EC-DS3CR | CAD

EC-DS4CR EleCylinder mit Programmierpanel

EC-DS4CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC-S4CR Datenblatt

EC-DS4CR | CAD

EC-DS6CR EleCylinder mit Programmierpanel

EC-DS6CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6CR Datenblatt

EC-DS6CR | CAD

EC-DS7CR EleCylinder mit Programmierpanel

EC-DS7CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7CR Datenblatt

EC-DS7CR | CAD

EC-DS6AHCR EleCylinder mit Programmierpanel

EC-DS6AHCR  (ISO 2.5)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AHCR Datenblatt

EC-DS6AHCR | CAD

EC-DS7AHCR EleCylinder mit Programmierpanel

EC-DS7AHCR  (ISO 2.5)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AHCR Datenblatt

EC-DS7AHCR | CAD

EC-DWS10CR EleCylinder mit Programmierpanel

EC-DWS10CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10CR Data sheet

EC-DWS10CR | CAD

EC-DWS12CR EleCylinder mit Programmierpanel

EC-DWS12CR  (ISO 3)
Schlittenachse Reinraum

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12CR Data sheet

EC-DWS12CR | CAD

Reinraum

EC-S3CR EleCylinder Schlittenachse Reinraum

EC-S3CR  (ISO 3)
Schlanke Schlittenachse

  • Nutzlast (hor.): max. 9 kg
  • Nutzlast (vert.): max. 3,5 kg
  • Hub: 50 - 300 mm

EC-S3CR Datenblatt

EC-S3CR | CAD

EC-S4CR EleCylinder Schlittenachse Reinraum

EC-S4CR  (ISO 3)
Schlanke Schlittenachse

  • Nutzlast (hor.): max. 18 kg
  • Nutzlast (vert.): max. 6,5 kg
  • Hub: 50 - 300 mm

EC-S4CR Datenblatt

EC-S4CR | CAD

EC-S6CR EleCylinder Schlittenachse Reinraum

EC-S6CR  (ISO 3)
Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 400 mm

EC-S6CR Datenblatt

EC-S6CR | CAD

EC-S7CR EleCylinder Schlittenachse Reinraum

EC-S7CR  (ISO 3)
Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 500 mm

EC-S7CR Datenblatt

EC-S7CR | CAD

EC-S6_AHCR EleCylinder Schlittenachse Reinraum

EC-S6AHCR  (ISO 2.5)
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 16 kg
  • Hub: 50 - 800 mm

EC-S6AHCR Datenblatt

EC-S6AHCR | CAD

EC-S7_AHCR EleCylinder Schlittenachse Reinraum

EC-S7AHCR  (ISO 2.5)
Hochsteife Schlittenachse

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 25 kg
  • Hub: 50 - 800 mm

EC-S7AHCR Datenblatt

EC-S7AHCR | CAD

EC-WS10_CR EleCylinder Schlittenachse Reinraum

EC-WS10CR  (ISO 3)
Breite Schlittenachse

  • Nutzlast (hor.): max. 44 kg
  • Nutzlast (vert.): max. 7 kg
  • Hub: 50 - 500 mm

EC-WS10CR Data sheet

EC-WS10CR | CAD

EC-WS12_CR EleCylinder Schlittenachse Reinraum

EC-WS12CR  (ISO 3)
Breite Schlittenachse

  • Nutzlast (hor.): max. 62 kg
  • Nutzlast (vert.): max. 13,5 kg
  • Hub: 50 - 800 mm

EC-WS12CR Data sheet

EC-WS12CR | CAD

IP40 - 44

EC-S6D EleCylinder Schlittenachse (IP40)

EC-S6D  (IP40)
Staubgeschützter Schlittentyp

  • Nutzlast (hor.): max. 40 kg
  • Nutzlast (vert.): max. 12,5 kg
  • Hub: 50 - 800 mm

EC-S6D Datenblatt

EC-S6D | CAD

EC-S6W EleCylinder Schlittenachse (IP40)

EC-S7D  (IP40)
Staubgeschützter Schlittentyp

  • Nutzlast (hor.): max. 51 kg
  • Nutzlast (vert.): max. 19 kg
  • Hub: 50 - 800 mm

EC-S7D Datenblatt

EC-S7D | CAD

EC-S7D EleCylinder Schlittenachse (IP43/IP44)

EC-S6W  (IP43/IP44)
Spritzgeschützter Schlittentyp

  • Nutzlast (hor.): max. 40 kg
  • Max. Geschw.: 800 mm/s
  • Hub: 50 - 800 mm

EC-S6W Datenblatt

EC-S6W | CAD

EC-S7W EleCylinder Schlittenachse (IP43/IP44)

EC-S7W  (IP43/IP44)
Spritzgeschützter Schlittentyp

  • Nutzlast (hor.): max. 51 kg
  • Max. Geschw.: 860 mm/s
  • Hub: 50 - 800 mm

EC-S7W Datenblatt

EC-S7W | CAD

Stopper & Pendants

EC-St11 EleCylinder Stopper-Zylinder

EC-ST11
Stopper-Zylinder

Für Werkstücke bis 50 kg

  • Breite: 112 mm
  • Nur vertikale Montage
  • Steigung: 2.5 mm | 5 mm

EC-ST11 Datenblatt

EC-ST11 | CAD

EC-St15 EleCylinder Stopper-Zylinder

EC-ST15
Stopper-Zylinder

Für Werkstücke bis 50 kg

  • Breite: 148 mm
  • Horizontale & vertikale Montage
  • Steigung: 3 mm

EC-ST15 Datenblatt

EC-ST15 | CAD

EC-ST15ME EleCylinder Stopper-Zylinder

EC-ST15ME
Eco Stopper-Zylinder

Für Werkstücke bis 50 kg

  • Breite: 148 mm
  • Nur vertikale Montage
  • Steigung: 6 mm

EC-ST15ME Datenblatt

EC-ST15ME | CAD

TB-03 Panel

TB-03 Teaching Pendant
Touch-Panel Dateneingabegerät

Drahtlose EC Kommunikation

  • Einstellungen via Bluetooth
  • Status-Überwachung von bis zu 16 Achsen

TB-03 Katalog

TB-03 | CAD

TB-03E Panel

TB-03E Teaching Pendant
mit Power Supply Unit

Mit eigener Spannungsversorgung

  • Einstellungen via Bluetooth
  • Status-Überwachung mit eigener Stromversorgung

TB-03E/02E Katalog

TB-03 | CAD
